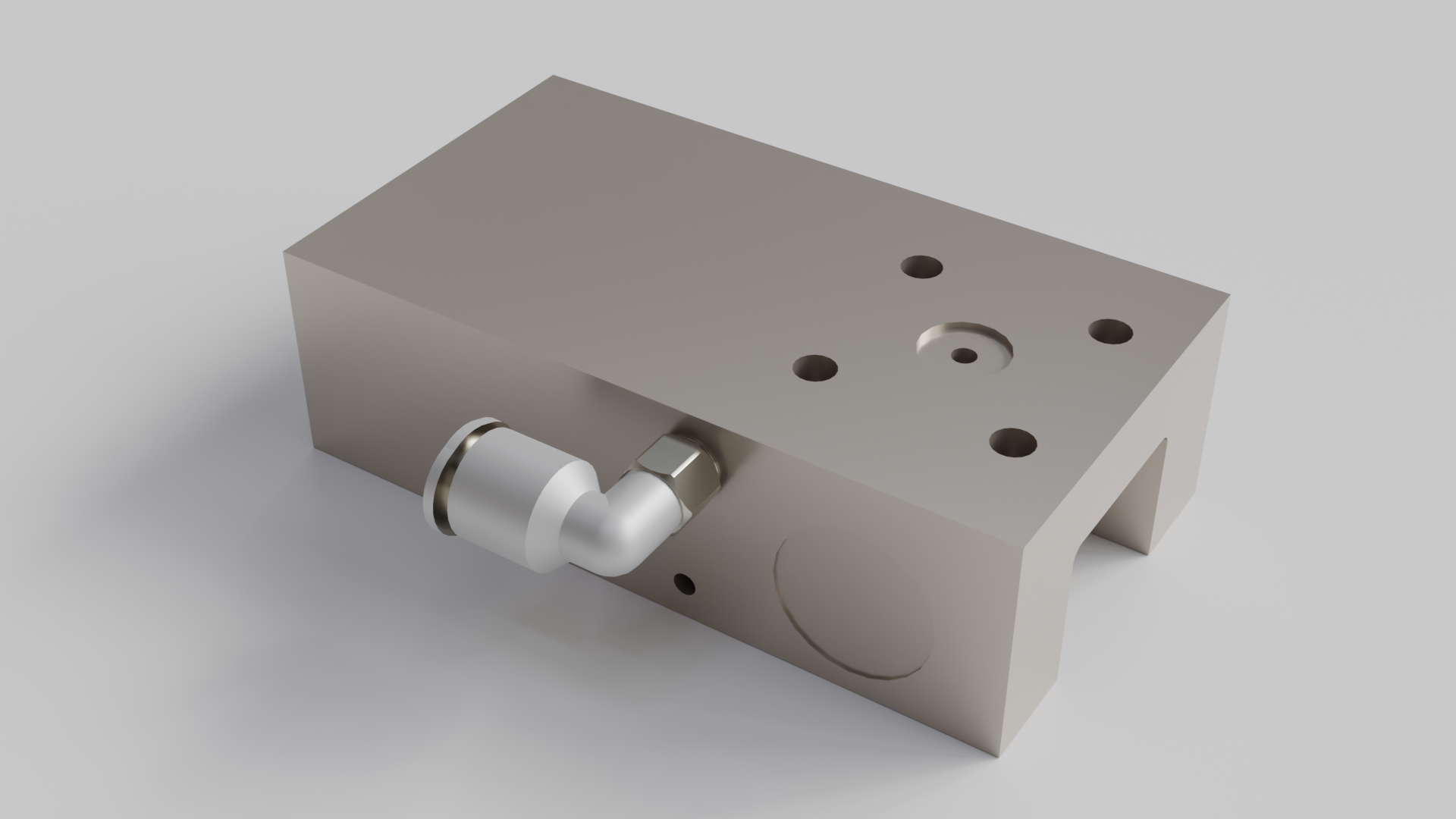

Pneumatic normally closed clamping element for ball linear guide

It has the functions of fixed sliding table, precise positioning,preventing vibration and improving rigidity.

When there is air pressure,the clamping is released;when there is no air pressure,the linear guide is clamped by spring force.

Depending on the holding force requirements of the  mechanism,standard connections or pressurized connections can be used.

Clamping working parameters

Standard clamping rated holding force and air consumption

    Model                                          Rated holding force(N)                                                                                                Air consumption (ℓ/cycle（ANR））

                                             Standard connection/pressurized connection                                                                     Standard connection/pressurized connection

LMLKS20B                                          650N/-                                                                                                  0.037/-

LMLKS25B                                          750/-                                                                                                     0.054/-

Note: The data in the table are values at 0.6MPa air pressure. The holding force is proportional to the air pressure within the working pressure range.

0.4MPa low pressure clamp rated holding force and air consumption

Model                                                       Rated holding force(N)                                                                                                Air consumption (ℓ/cycle（ANR））

                                                         Standard connection/pressurized connection                                                                     Standard connection/pressurized connection

LMLKS20B-04                                          450N/-                                                                                                    0.037/-

LMLKS25B-04                                          550/-                                                                                                       0.054/-

Note: The pressurized connection data is the value at 0.4MPa air pressure.
