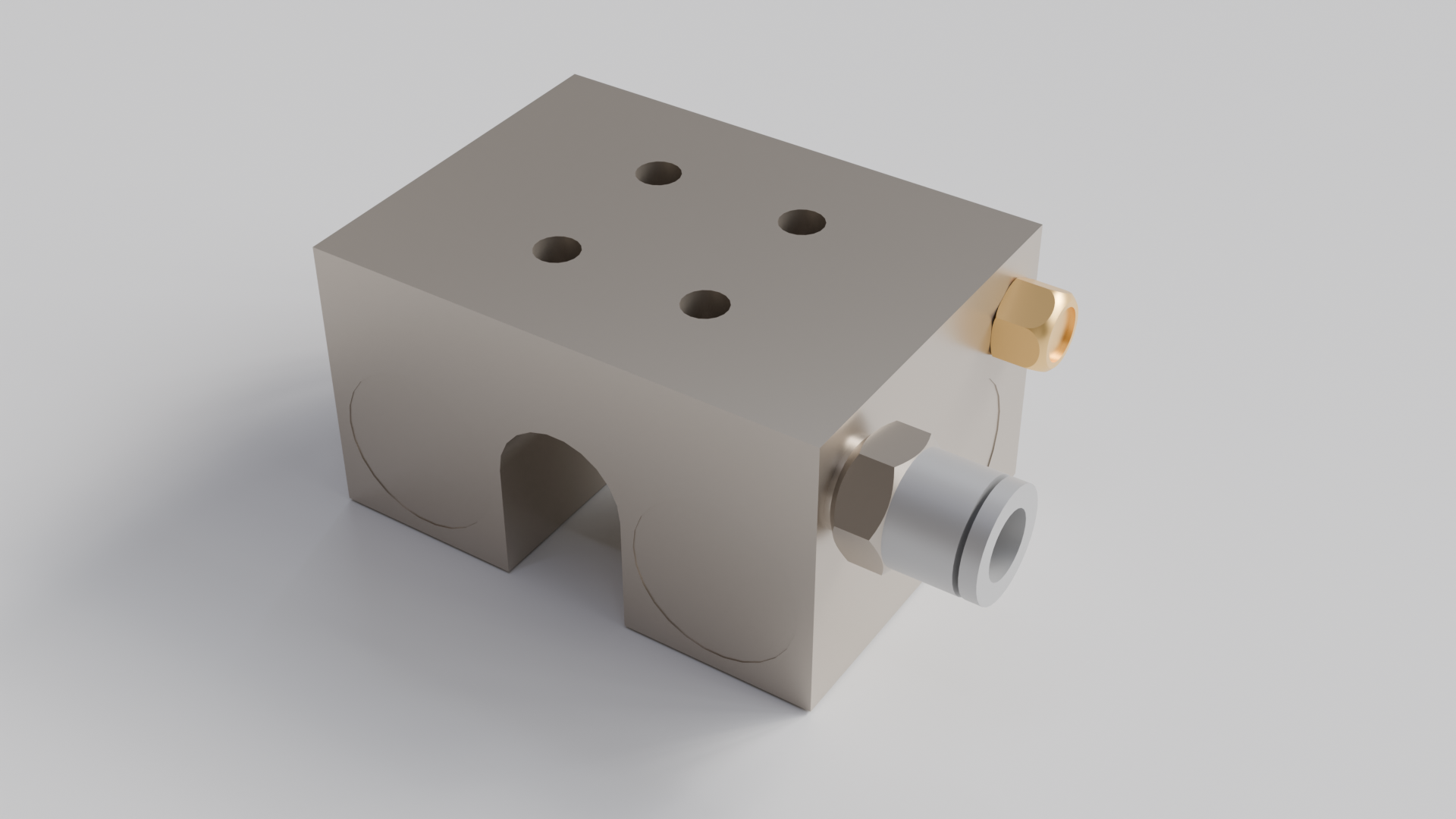

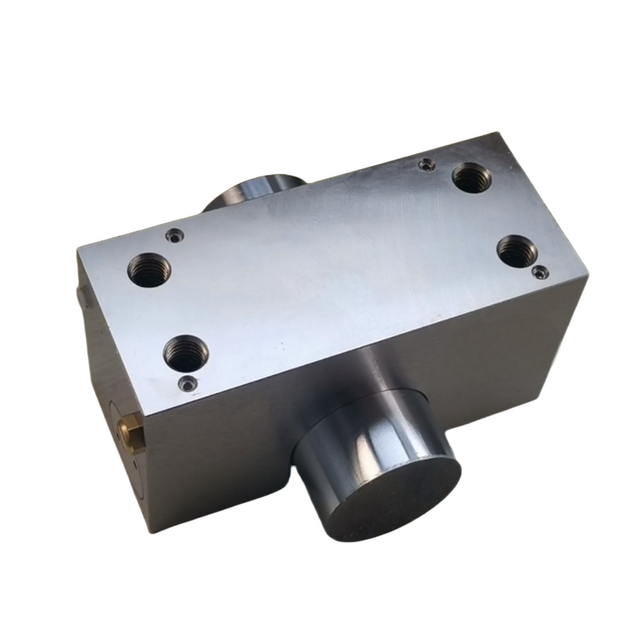

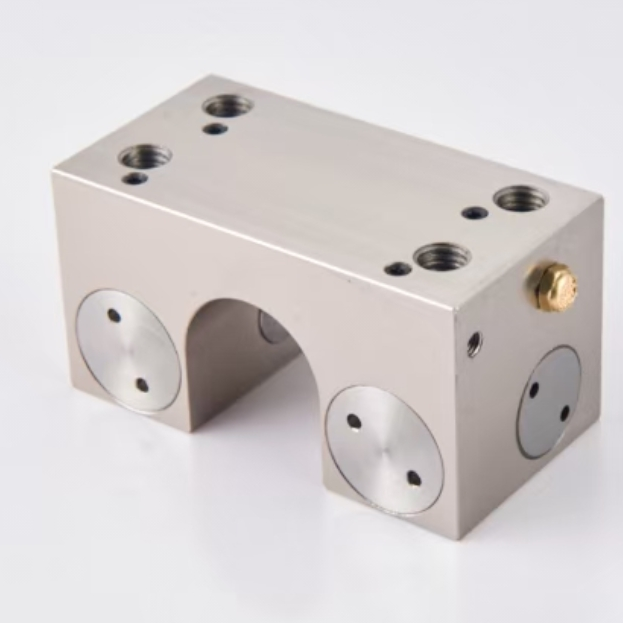

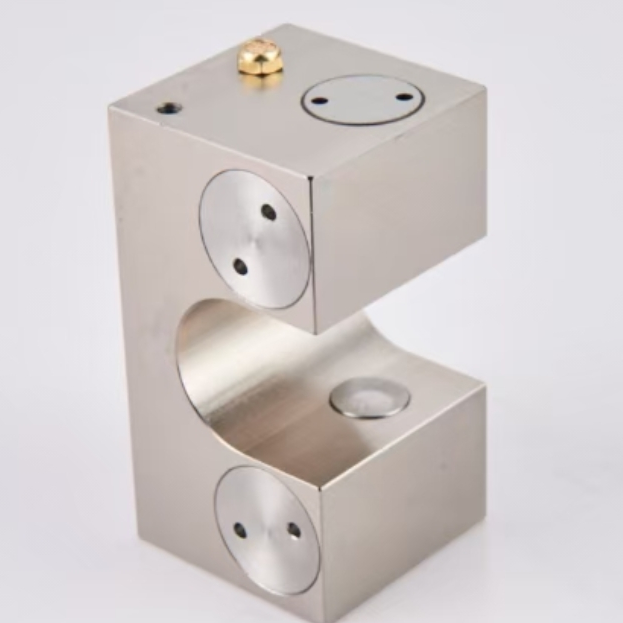

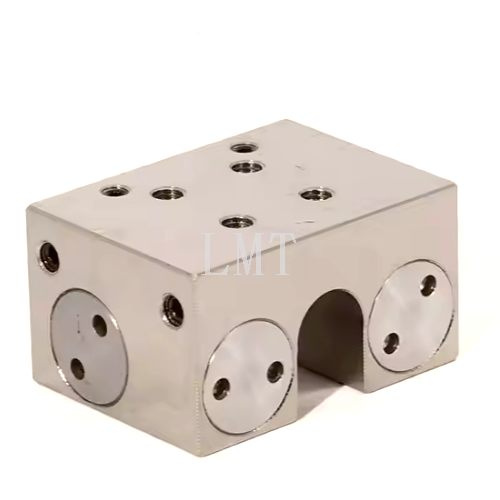

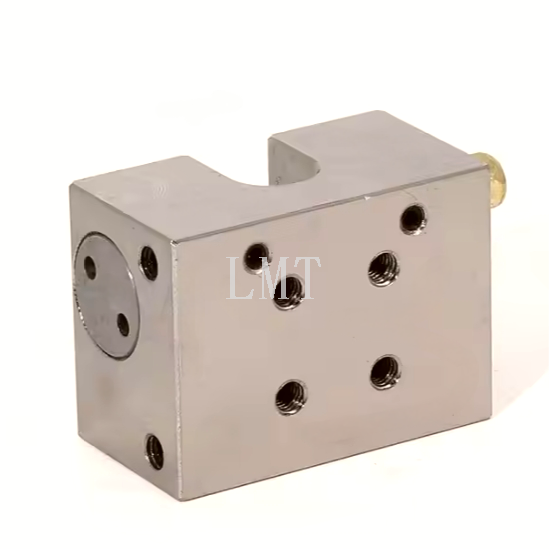

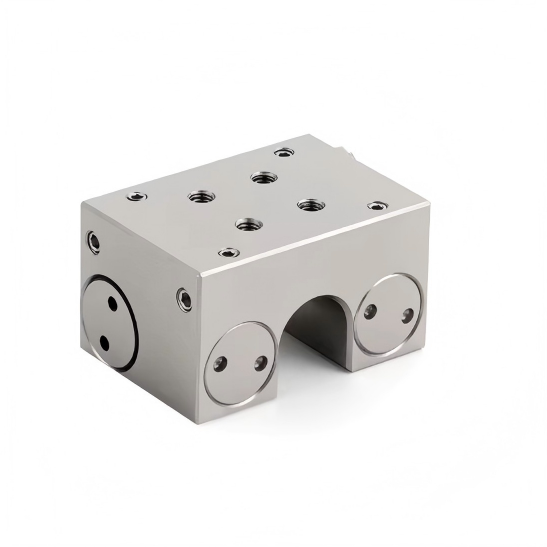

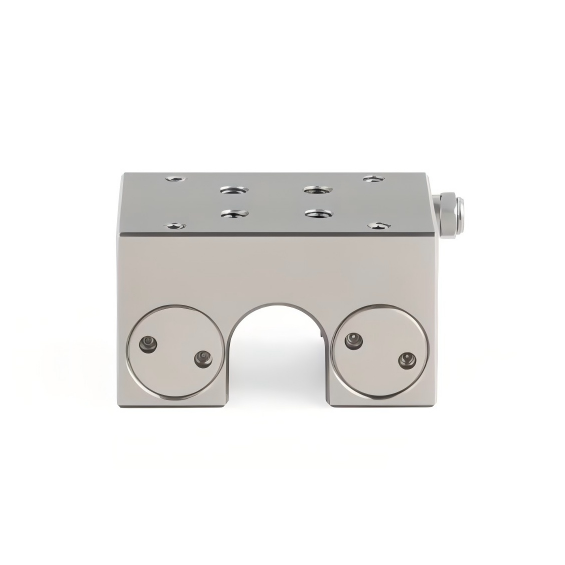

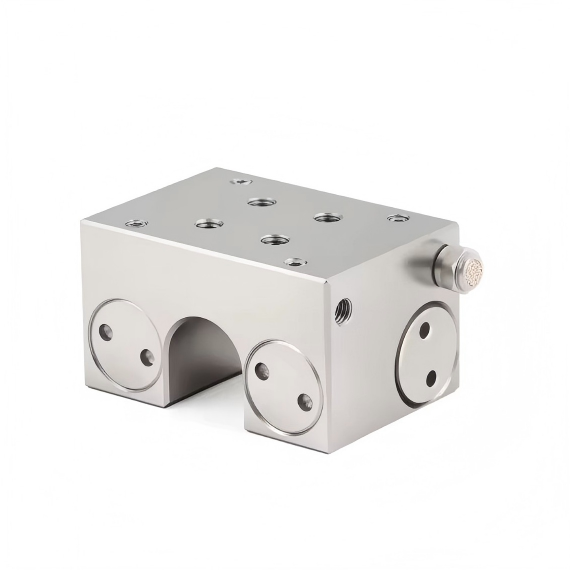

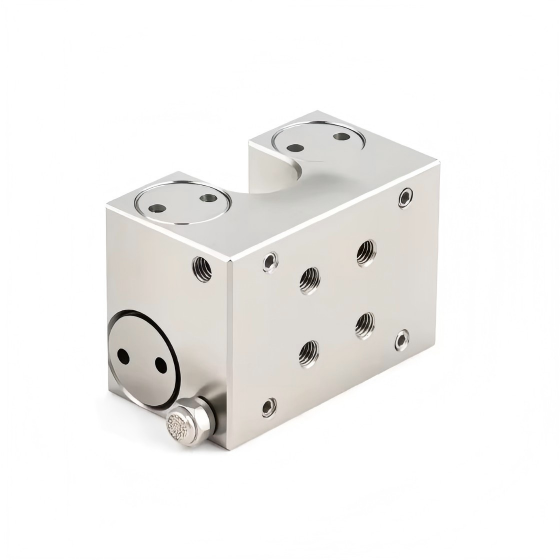

Pneumatic normally open clamp for linear shaft

Compact structure,strong holding force.

Precise positioning,suitable for pneumatic clamping of linear shaft.

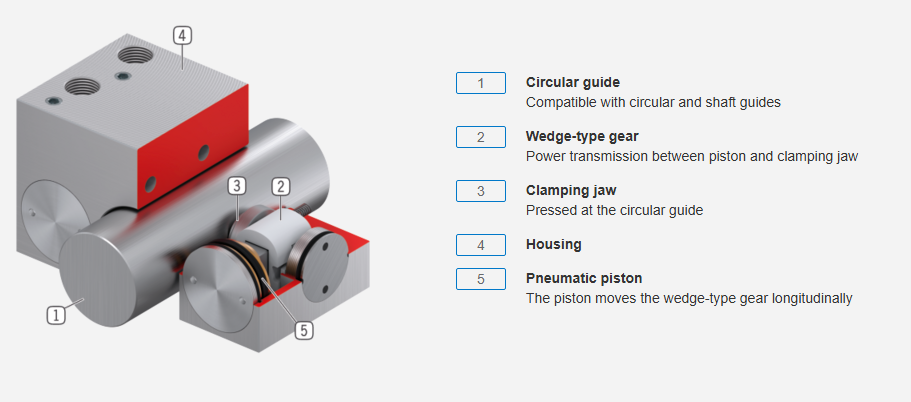

Through the principle of wedge block expanding force,use air pressure to realize clamping.

Convenient installation,directly connected with the worktable,without changing the size of the worktable.

Clamp working parameters

Rated holding force and air consumption

 Model                                              Rated holding force(N)                                         Air consumption (ℓ/cycle（ANR））

LMRK12                                                                650N                                                                                               0.015

LMRK20                                                                1000N                                                                                             0.019

LMRK30                                                                1750N                                                                                             0.03

Note: The data in the table are values at 0.6MPa air pressure. The holding force is proportional to the air pressure within the working pressure range.
